M-Scan 120
Nosso poderoso sistema de digitalização 3D é ideal para uso em vários estágios de desenvolvimento e implementação de novos projetos de produtos.
O M-Scan 120

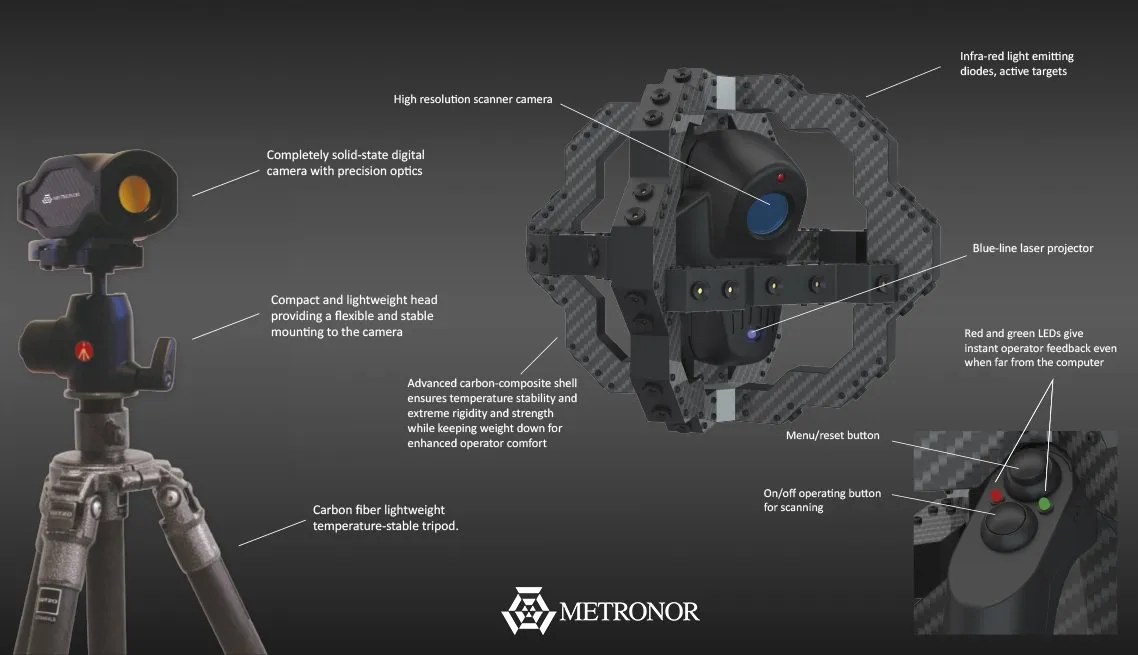

Seja no setor automotivo, aeroespacial, usinagem, impressão 3D ou educação/pesquisa, o M-Scan 120 da Metronor pode impulsionar o processo de produção em termos de tempo e eficiência. Nosso scanner funciona sem a necessidade de colocar adesivos de referência na peça ou ao redor dela, acelerando o tempo de configuração do sistema e mantendo os custos operacionais do sistema baixos.
Impulsionando seu sistema
Beneficie-se de maior precisão e ainda maior liberdade de movimento em grandes volumes, atualizando seu sistema M-Scan 120 com uma opção MultiCam.

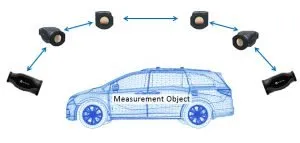

Esta opção emparelha várias câmeras com o mesmo sistema de coordenadas, alcançando a sincronização de várias câmeras.
A medição com mais de duas câmeras ao mesmo tempo permite que você mova seu objeto livremente, fazendo as medições necessárias com o scanner e uma unidade de pesquisa. Tudo de uma vez.
Liberdade total e precisão ainda maior em volumes maiores. Ainda não há definição de alvo ou preparação de peças.
Simulação de estampagem
A partir de um modelo CAD 3D de uma matriz de estampagem, será possível definir o bloco de partida, viabilidade de desenho, determinação de riscos de quebra, rugas, etc., otimizando o funcionamento da matriz, garantindo a qualidade da peça e minimizando danos. tempos de teste.
Especificações
| Pontos por linha | Até 2000 (não interpolado) |
| Largura da faixa | Até 120 mm |
| Profundidade de medição | Até 100 mm |
| Precisão (2 Sigma) | U95 = ±(0,035 + L/70000) |
| Laser de medição | Laser azul (para medição): saída máxima de 2,01 mW, comprimento de onda de 450 nm, Classe II (seguro para os olhos) |
| Indicador laser de campo de visão completo | Ponteiro laser de campo de visão completo |
| Taxa de medição | A 100% de profundidade x 100% de largura FOV: 300.000 pts/seg (2.000 pts/faixa x 150 traços/seg) |
| A 100% de profundidade x 50% de largura FOV: 300.000 pts/seg (1.000 pts/faixa x 300 traços/seg) | |
| A 50% de profundidade x 100% de largura FOV: 450.000 pts/seg (2.000 pts/faixa x 225 traços/seg) | |
| A 50% de profundidade x 50% de largura FOV: 450.000 pts/seg (1.000 pts/traço x 450 traços/seg) | |
| Distância de separação do scanner | Para modos FOV de 100% de profundidade, a distância da borda próxima é de 80 mm |
| Para modos FOV de profundidade de 50%, a distância até a borda próxima é de 93 mm | |
| Ajuste de potência do laser | ESP4 em tempo real por ponto |
| Profundidade de campo do scanner | 100% de profundidade FOV é 100mm |
| O FOV de profundidade de 50% é de 50 mm |
Simulação de estampagem
A partir de um modelo CAD 3D de uma matriz de estampagem, será possível definir o bloco de partida, viabilidade de desenho, determinação de riscos de quebra, rugas, etc., otimizando o funcionamento da matriz, garantindo a qualidade da peça e minimizando danos. tempos de teste.
Vantagens do M-Scan 120
- Sem adesivos – basta apontar e escanear
- Grande volume de medição
- Digitalize objetos e superfícies frágeis
- Fácil de usar, custo mínimo de treinamento
- Funcionalidade CMM portátil
Opções adicionais
- Multicâmera
- Light Pen para sondar e alinhar objetos
- Kit de sonda para Lightpen, como o kit de sonda padrão
